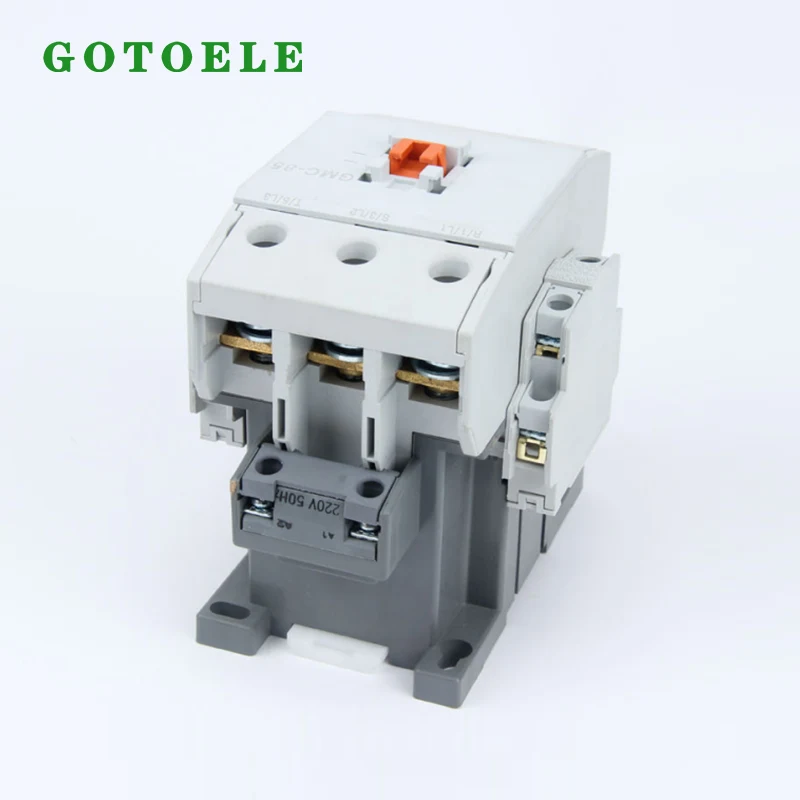

GMC-85 AC magnetisk kontaktor 3P 135A 45KW 2NO+2NC för industriell motorstyrning

GMC-85 AC magnetisk kontaktorfrånGOTOELEär en trefas lågspänningsomkopplarkomponent designad för motorstyrning, industrimaskiner, pumpar, kompressorer, HVAC-utrustning och andra applikationer som kräver pålitlig omkoppling av AC-laster. Med en 3-polig huvudkontaktstruktur, 135A AC1 termisk strömstyrka, 45kW motorstyrningskapacitet vid 380–440V och 2NO+2NC hjälpkontakter, ger den en praktisk konfiguration för industriella styrskåp och elektrisk utrustning.

För eldistributörer, panelbyggare, maskintillverkare och underhållsteam kräver valet av kontaktor mer än att kontrollera den aktuella klassificeringen. Motoreffekt, användningskategori, driftspänning, spolspänning, kopplingsfrekvens, krav på hjälpkontakter, installationsmetod och överbelastningsskydd bör alla övervägas innan du köper.

Vad bör köpare veta om GMC-85-konfigurationen?

Trepolig huvudkontaktstruktur

Den trepoliga konfigurationen gör att kontaktorn kan styra en trefaskrets genom en enda omkopplingsenhet. Detta gör den lämplig för vanliga industrimotortillämpningar där trefaseffekt måste kopplas samtidigt.

Huvudkontakterna är avsedda för omkoppling av den anslutna lasten, medan hjälpkontakterna kan integreras i styr-, indikerings-, förreglings- och signalkretsar.

135A AC1 Termisk strömstyrka

GMC-85-ramen är associerad med en 135A AC1 termisk strömstyrka. Köpare bör dock inte tolka AC1-värdet som den tillåtna motorströmmen under alla driftsförhållanden. Motorapplikationer kräver normalt val enligt tillämplig användningskategori och faktiska motoregenskaper.

För motorstyrning bör därför märkdriftsström och effekt kontrolleras mot avsedd matningsspänning och applikationsbelastning innan det slutliga valet.

45kW motorkontrollkapacitet

Vid 380–440V är GMC-85-konfigurationen klassad för 45kW under AC3-motorkontrollförhållanden. Detta gör modellen lämplig för en rad medelkraftiga trefasmotortillämpningar när de elektriska egenskaperna matchar systemkraven.

Kärnparametrar

Hur fungerar en magnetisk AC-kontaktor?

Elektromagnetisk kopplingsprincip

En magnetisk AC-kontaktor använder en elektromagnetisk spole för att kontrollera rörelsen av dess interna kontaktmekanism. När styrkretsen aktiverar spolen, flyttar elektromagnetisk kraft kontaktenheten och ändrar huvudkontakternas tillstånd.

När spolen är strömlös återgår mekanismen till sitt normala läge. Detta gör det möjligt för en styrkrets med låg effekt att hantera en elektrisk belastning med högre effekt utan att operatören eller styrenheten behöver byta motorkretsen direkt.

Separera kraft- och kontrollfunktioner

En av de huvudsakliga praktiska fördelarna med en kontaktor är separationen mellan huvudströmkretsen och styrkretsen. Huvudkontakterna hanterar den anslutna lasten, medan spolen och hjälpkontakterna samverkar med styrsystemet.

Denna struktur används ofta i automatiserade maskiner eftersom motorn kan styras genom tryckknappar, PLC-utgångar, sensorer, reläer eller andra styrenheter.

Varför 2NO+2NC hjälpkontakter är viktiga

Öppna normalt kontakter

De två normalt öppna hjälpkontakterna kan användas för styrlogik, driftstatusåterkoppling, självhållande kretsar eller anslutning till externa indikeringsenheter, beroende på systemdesign.

Detta ger utrustningstillverkare ytterligare flexibilitet när kontaktorn ska integreras i ett större styrskåp.

Normalt stängda kontakter

De två normalt slutna hjälpkontakterna kan användas i förreglings-, signal- och styrkretsar. De kan hjälpa till att koordinera kontaktorn med andra kopplingskomponenter eller styrenheter.

Stödjer kontrollkretsdesign

Att ha både normalt öppna och normalt stängda hjälpkontakter i samma konfiguration kan minska behovet av ytterligare hjälpkopplingskomponenter i vissa styrkonstruktioner.

Själva kontaktarrangemanget och elanvändningen bör alltid kontrolleras mot styrkretsschemat före installation.

Typiska industriella tillämpningar

Industriell motorstyrning

Den primära tillämpningen av GMC-85 är omkoppling och styrning av kompatibla trefasmotorer. Den kan integreras i motorstartaggregat och kontrollpaneler där de nominella elektriska förhållandena motsvarar applikationen.

Pumpar och vattenbehandlingsutrustning

Pumpar kräver ofta automatisk start-stopp-kontroll baserat på tryck-, nivå-, flödes- eller processsignaler. En kontaktor kan fungera som omkopplingsgränssnitt mellan styrkretsen och pumpmotorn.

Kompressorer och VVS-system

Industriella kompressorer, ventilationssystem, luftkonditioneringsutrustning och andra motordrivna system kan använda kontaktorer för att styra motorer enligt kraven i utrustningens elektriska styrsystem.

Produktionsmaskiner

Tillverkningsutrustning innehåller ofta flera motorer, transportörer, fläktar, pumpar och andra elektriska belastningar. Kontaktorer kan integreras i styrskåp för att ge centraliserad omkoppling och automatiserad drift.

Viktiga urvalsfaktorer före köp

Kontrollera motoreffekt och ström

Enbart motoreffekt räcker inte för val av kontaktor. Köpare bör bekräfta motorns märkström, matningsspänning, frekvens, startegenskaper, driftuppgift och användningskategori.

Kontaktorn bör väljas baserat på den faktiska elektriska belastningen snarare än att bara matcha produktnamnet med motorns nominella effekt.

Bekräfta spolespänningen

Kontaktorspolens spänning måste matcha styrkretsen. Vanliga styrspänningar kan variera avsevärt mellan olika maskiner och regioner.

Innan du beställer bör köpare specificera den nödvändiga spolspänningen och frekvensen för att undvika kompatibilitetsproblem under installationen.

Överväg att byta frekvens

Applikationer med frekvent motorstart och stopp ställer större krav på kontaktorn än applikationer med relativt sällsynt omkoppling.

Den förväntade driftfrekvensen bör därför beaktas vid val av kontaktor och bedömning av dess lämplighet för den avsedda tillämpningen.

Koordinat överbelastningsskydd

En kontaktor tillhandahåller i första hand kopplingsstyrning och bör inte behandlas som en ersättning för ett dedikerat motoröverbelastningsskydd. För motorstarttillämpningar bör ett lämpligt termiskt överbelastningsrelä eller elektronisk motorskyddsanordning väljas enligt motor- och systemkraven.

Installationsöverväganden

Verifiera elektriska klassificeringar

Före installation bör tekniker bekräfta kontaktormodell, spolspänning, huvudkretsspänning, märkström, motoreffekt, hjälpkontaktkonfiguration och kopplingsschema.

Använd lämpliga ledare

Strömledare, plintanslutningar och skyddsanordningar bör väljas enligt den aktuella strömmen och tillämpliga elektriska installationsstandarder.

Lösa eller felaktigt dimensionerade anslutningar kan öka kontaktmotståndet och värmeutvecklingen, vilket kan påverka utrustningens tillförlitlighet.

Ge lämpligt skydd

Kontaktorn bör vara integrerad med lämpligt kortslutnings- och överbelastningsskydd. Skyddskonfigurationen bör utformas i enlighet med motorns egenskaper, installationsmiljön och tillämpliga lokala elektriska föreskrifter.

Kontrollera installationsmiljön

Temperatur, luftfuktighet, damm, vibrationer, höljesdesign och ventilation kan påverka driftsförhållandena för elektriska lågspänningskomponenter. Kontaktorn bör installeras i en miljö inom dess specificerade driftsgränser.

Underhåll och inspektion

Inspektera huvudkontakter

För utrustning som används ofta bör underhållspersonal regelbundet inspektera huvudkontakternas tillstånd. Överdriven gropbildning, bränning, missfärgning eller onormalt slitage kan indikera elektrisk påfrestning eller olämpliga driftsförhållanden.

Kontrollera extrakontakter

Hjälpkontakter bör kontrolleras när styrkretsar upplever intermittenta signaler, oväntat kopplingsbeteende eller återkopplingsfel.

Inspektera terminalanslutningar

Elektriska anslutningar ska förbli säkert fastsatta. Underhållspersonal bör följa tillverkarens rekommenderade åtdragningskrav och tillämpliga elektriska underhållsprocedurer.

Övervaka onormalt brus

Ovanligt surrande, vibrationer eller instabil kontaktordrift kan indikera spole-, mekaniska, spännings- eller installationsrelaterade problem. Onormala tillstånd bör undersökas innan fortsatt operation.

Kvalitetsöverväganden för B2B-köpare

Produktionskonsistens

För distributörer och OEM-kunder är överensstämmelse mellan batcherna viktig eftersom kontaktorer ofta är integrerade i standardiserade kontrollpaneler och utrustningskonstruktioner.

GOTOELE uppger att dess produktionsprocess inkluderar kvalitetskontroll från råvaruinspektion till tillverkning, testning, förpackning och leverans.

Testning före leverans

Elektriska produkter bör genomgå lämplig inspektion och testning före leverans. Köpare som köper i bulk bör bekräfta leverantörens inspektionsprocedurer och dokumentationskrav innan de gör en beställning.

Certifieringskrav

GOTOELE identifierar CE och ISO9001 bland sina kvalitets- och certifieringsuppgifter. Kunder bör begära tillämpligt certifikat och teknisk dokumentation för den exakta produktkonfiguration som krävs för deras marknad.

GOTOELE Tillverknings- och leveranskapacitet

Tillverkare av lågspänningsprodukter

GOTOELE, som drivs av Yueqing Gongtong Electric Co., Ltd., specialiserar sig på elektriska lågspänningsprodukter inklusive AC-kontaktorer, termiska överbelastningsreläer, strömbrytare i formgjuten hölje, startmotorer, MCB:er och kontrollkomponenter.

Företaget integrerar FoU, produktdesign, tillverkning, testning och exporttjänster för att stödja distributörer, utrustningstillverkare och industrikunder.

Support för OEM och kundanpassade beställningar

GOTOELE tillhandahåller OEM och skräddarsydd produktsupport som täcker tekniska parametrar, produktkonfigurationer, förpackningar och varumärkeskrav. Detta kan vara användbart för eldistributörer och utrustningstillverkare som kräver konsekventa specifikationer för flera projekt.

Bulktillförselkapacitet

För internationella köpare är stabil produktions- och leveranskapacitet viktigt när kontaktorer används som standardkomponenter över flera utrustningsmodeller. GOTOELE rapporterar en årlig produktionskapacitet på cirka 8 miljoner stycken över sitt sortiment av elektriska lågspänningsprodukter.

Köparchecklista

Vanliga frågor

Vad används GMC-85 AC magnetisk kontaktor till?

Den är designad för omkoppling och styrning av kompatibla trefasiga AC-laster, särskilt industrimotorer och motordriven utrustning såsom pumpar, kompressorer, HVAC-system, transportörer och produktionsmaskiner.

Vad betyder 135A för denna kontaktor?

Värdet på 135A hänvisar till AC1 termisk strömstyrka som är associerad med GMC-85-ramen. Motorapplikationer bör väljas enligt tillämplig användningskategori, motorström, spänning och driftsförhållanden.

Kan GMC-85 styra en 45kW motor?

GMC-85 är klassad för 45kW vid 380–440V under AC3-förhållanden enligt den specificerade konfigurationen. Den faktiska motorapplikationen bör fortfarande kontrolleras mot märkström, startförhållanden, kopplingsfrekvens och tillämpliga standarder.

Vad betyder 2NO+2NC?

Den indikerar två normalt öppna och två normalt slutna hjälpkontakter. Dessa kontakter kan användas för styrlogik, statusåterkoppling, förregling och signaleringskretsar.

Har kontaktorn överbelastningsskydd?

En kontaktor ger kopplingsstyrning och bör normalt koordineras med en lämplig överbelastningsskyddsanordning för motortillämpningar. Den nödvändiga skyddskonfigurationen beror på motorn och det elektriska systemet.

Kan GOTOELE tillhandahålla OEM-tjänster?

Ja. GOTOELE tillhandahåller OEM och skräddarsydd support för distributörer, utrustningstillverkare och industriella kunder, inklusive produktspecifikationer, konfigurationer, förpackningar och varumärkeskrav.

Slutliga överväganden

GMC-85 AC magnetisk kontaktortillhandahåller en trefasbrytarlösning för industriell motorstyrning och andra kompatibla lågspänningstillämpningar. Dess 3P-struktur, 135A AC1 termisk strömstyrka, 45kW AC3-klassificering vid 380–440V och 2NO+2NC hjälpkontakter gör den lämplig för styrsystem som kräver både huvudkretskoppling och hjälpkontrollfunktioner.

För eldistributörer, panelbyggare, OEM-utrustningstillverkare och underhållsteam bör det korrekta valet baseras på motorström, spänning, användningskategori, spolspänning, kopplingsfrekvens, skyddskonfiguration, installationsförhållanden och obligatorisk certifiering.

Med erfarenhet av lågspänningstillverkning, OEM-support, kvalitetsledning och internationella leveransmöjligheter,GOTOELEkan stödja kunder som letar efter kontaktorkonfigurationer för industriell automation, motorstyrning, maskiner, HVAC, pumpar och andra applikationer för elektrisk utrustning.
