Ledningsmetod för kommunikationskontaktor

Ledningarna avAC-kontaktorerföljer grundidén att börja med huvudkretsen och sedan styrkretsen. Beroende på spolspänningen och styrkraven kan kopplingsmetoden variera något. De specifika stegen är följande:

Förstå kärnkabelns terminaler

Efter att ha tagit emot kontaktorn, bekräfta först identifieringen:

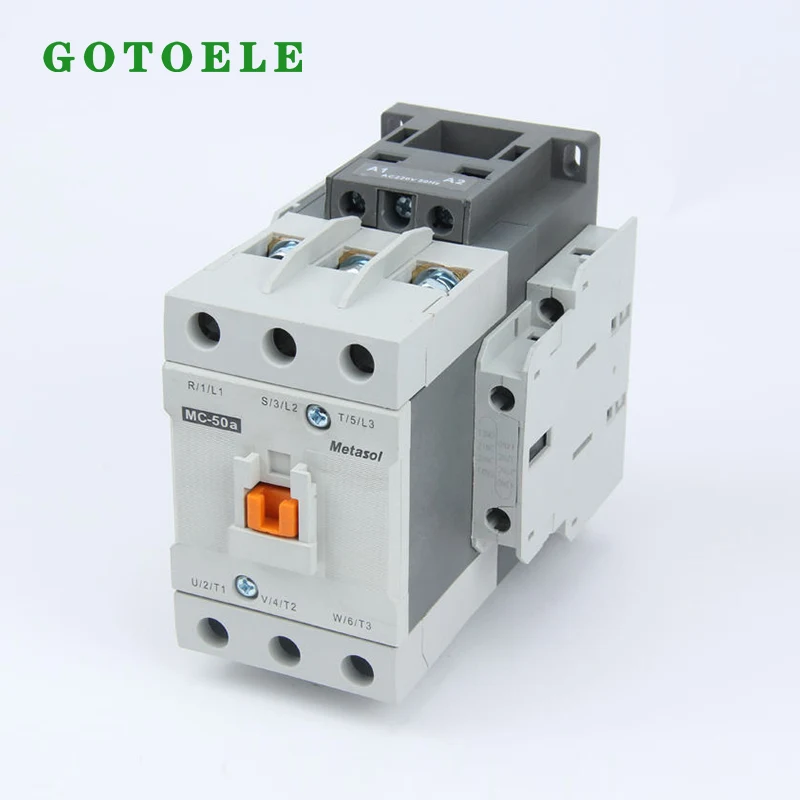

Spoleterminaler: märkta som A1 och A2 (vanligtvis finns det två sammankopplade A2-terminaler för enkel kabeldragning);

Huvudkretsterminaler: De övre ändarna L1, L2 och L3 är de inkommande terminalerna och de nedre ändarna T1, T2 och T3 är de utgående terminalerna, anslutna till lasten;

Hjälpkontakter: 13NO/14NO är normalt öppna kontakter (bortkopplade när spolen inte är strömförsörjd), 21NC/22NC är normalt slutna kontakter (stängda när spolen inte är strömförsörjd), används för styrlogik såsom självlåsning och förregling.

Grundläggande ledningssteg (differentierade med spolspänning)

1. 220V spolkontaktor

Spoleledningar: A1 till neutral ledning, A2 till strömförande ledning (via kontrollbrytare);

Huvudkretsledningar: De övre ändarna L1 och L2 är anslutna till neutrala respektive strömförande ledningar, medan de nedre ändarna T1 och T2 är direkt anslutna till 220V elektrisk utrustning;

Arbetslogik: Efter att spolen är påslagen är kontaktorn stängd, huvudkretsen ansluten och utrustningen startas; Efter ett strömavbrott kopplas huvudkretsen bort och utrustningen stannar.

2. 380V spolkontaktor

Spolledningar: A1 och A2 är vardera anslutna till en strömförande ledning;

Huvudkretsledningar: Tre strömförande ledningar är anslutna till de övre ändarna L1, L2 respektive L3, och de nedre ändarna T1, T2 och T3 är direkt anslutna till 380V elektrisk utrustning (vanligtvis trefasmotorer);

Arbetslogik: Överensstämmer med 220V, huvudkretsen ansluts efter att spolen är stängd.

Vanliga ledningsmetoder för styrscenarier

1. Den enklaste joggkontrollen

Strömförande ledning → kontrollknapp → kontaktorspole A2, A1 ansluten till nollledare/annan strömförande ledning, huvudkretsen kan anslutas direkt till lasten;

Funktioner: Att trycka och hålla ned knappen för att använda enheten, släppa den för att stoppa, är den mest grundläggande kontrollmetoden.

2. Gemensam start stopp självskydd (start stopp) kontroll

Stoppknappen är kopplad i serie till spolkretsen och startknappen är parallellkopplad med kontaktorns normalt öppna hjälpkontakt;

Logik: Efter att ha tryckt på startknappen slås spolen på och den normalt öppna hjälpkontakten stängs. Efter att ha släppt knappen kan spolen fortfarande drivas kontinuerligt genom den stängda hjälpkontakten för att bibehålla driften; Tryck på stoppknappen för att stänga av spolen och stoppa enheten.

3. Reglage för motor framåt och bakåt (dubbel spärr).

Två kontaktorer krävs för att ansluta de två kontaktorernas normalt slutna hjälpkontakter i serie med varandras spolkretsar (för att uppnå kontaktorförregling), och knapparna är också kopplade i en förreglingsform;

Kännetecken: Se till att endast en kontaktor är inkopplad samtidigt för att undvika tvåfas kortslutning, vilket är standardanslutningsmetoden för att styra motorns rotation framåt och bakåt.

Fjärrkontroll

Kabelteknik: Anslut alla stoppknappar i serie och alla startknappar parallellt för att få kontroll över samma enhet från flera platser.
