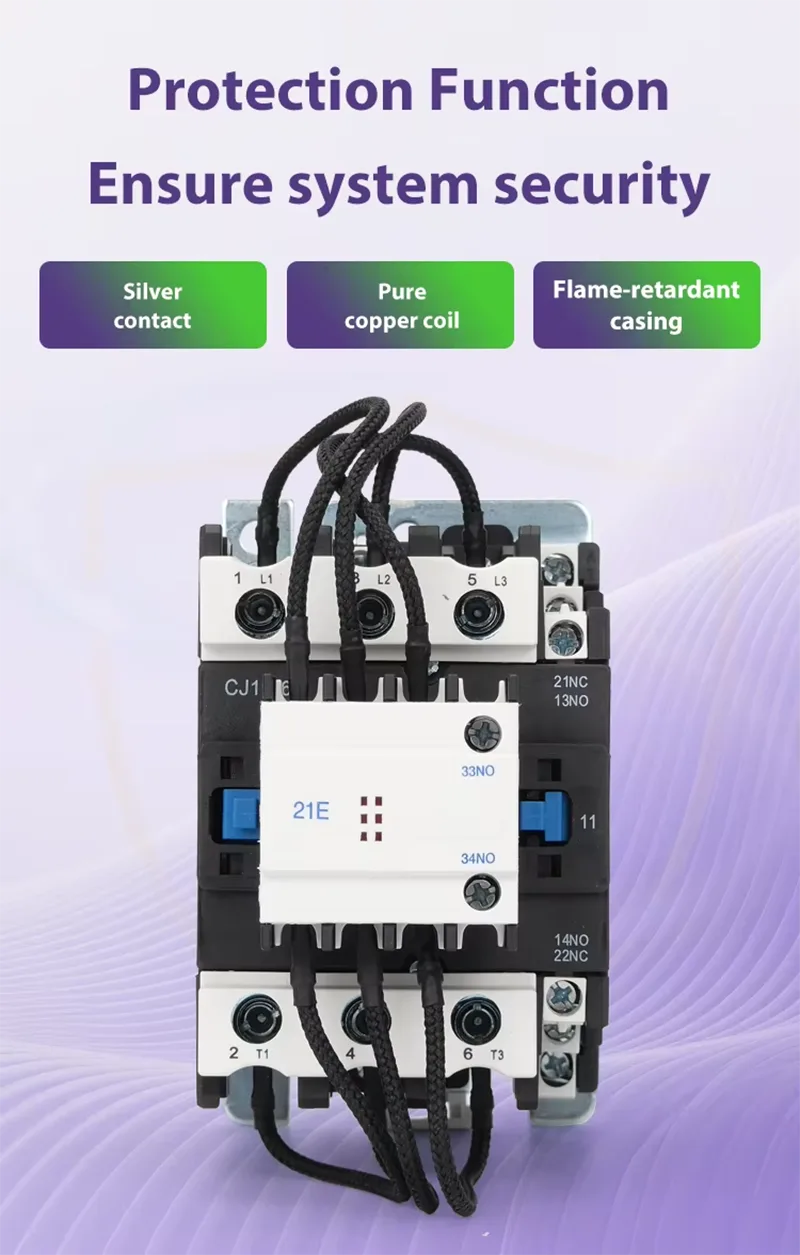

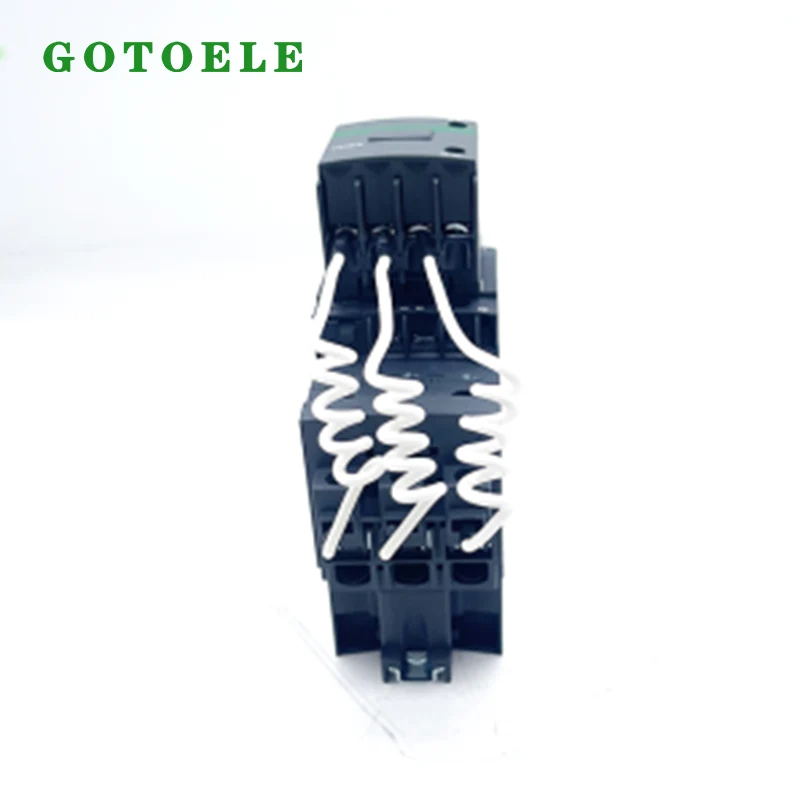

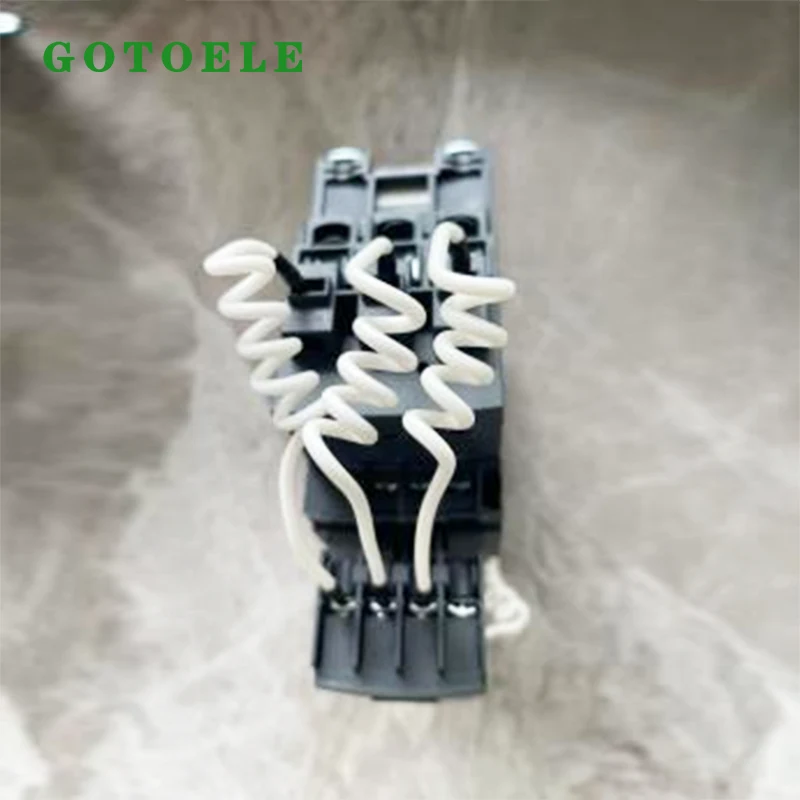

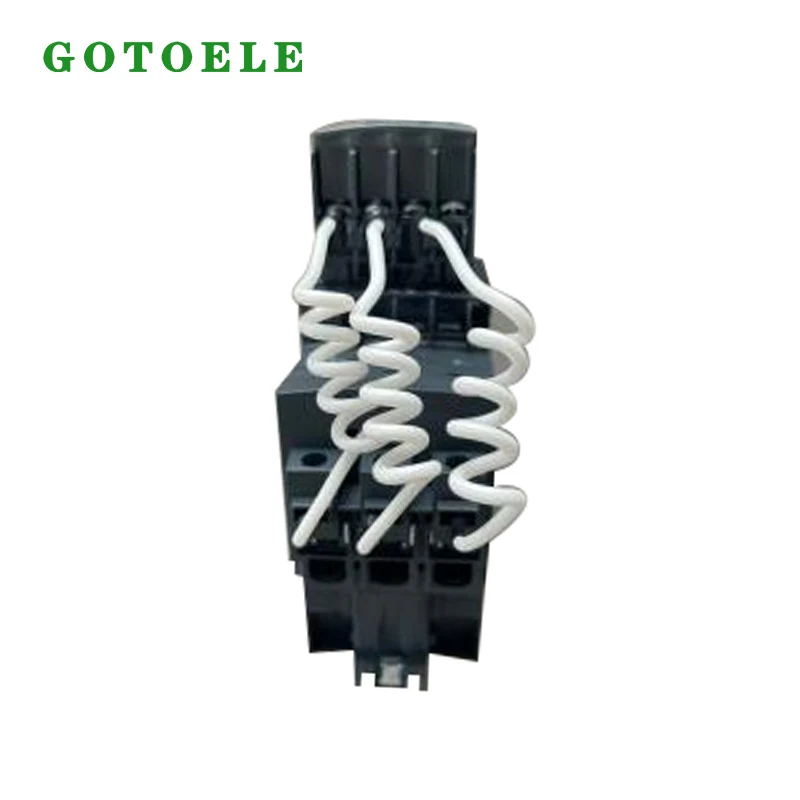

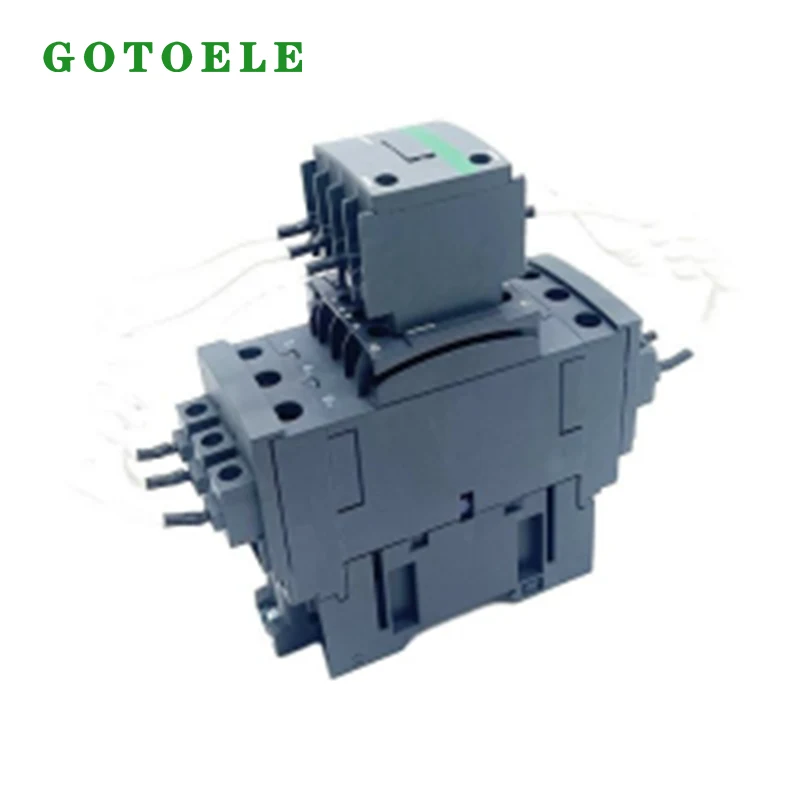

CJ19-65A 21E Kondensatoromkopplingskontaktor

GOTOELE CJ19-65A 21E kondensatoromkopplingskontaktor är utvecklad för frekventa omkopplingsoperationer av lågspänningseffektkondensatorer. Jämfört med konventionella elektromagnetiska kontaktorer antar denna produkt en speciell struktur med föranslutna dämpningsmotstånd, som kan undertrycka hög transientström under kondensatoraktivering.

När kondensatorbanker kopplas in i kraftsystemet kan en stor startström uppstå på grund av spänningsskillnaden mellan kondensatorn och nätet. Utan korrekt kontroll kan denna slagström påskynda kontakterosion, förkorta kondensatorns livslängd och minska kompensationsskåpets tillförlitlighet.

CJ19-65A/21E löser detta problem genom att styra kondensatoromkopplingsprocessen genom strömbegränsande teknologi, vilket säkerställer smidigare anslutning och längre livslängd för både kontaktor- och kondensatorkomponenter.

Den används främst i system för automatisk effektfaktorkorrigering (APFC), kondensatorkompensationsskåp, distributionspaneler och industriell energihanteringsutrustning.

Varför välja kondensatoromkopplingskontaktor istället för standard AC-kontaktor?

En standard AC-kontaktor är huvudsakligen konstruerad för motorbelastningar och resistiva laster, medan kondensatoromkoppling kräver särskild hänsyn eftersom kondensatorbanker genererar hög transientström under stängning.

CJ19-65A/21E har flera fördelar jämfört med vanliga kontaktorer:

Den inbyggda strömbegränsande strukturen minskar växlingspåverkan, vilket minimerar kontaktsvetsriskerna orsakade av kondensatorns laddningsström.

Den optimerade kontaktdesignen förbättrar kopplingstillförlitligheten under frekventa kompensationscykler.

Produkten är bättre matchad med automatiska reaktiva effektregulatorer, vilket gör att kondensatorbanker kan slås på och av enligt realtidseffektfaktorkrav.

För fabriker med ett stort antal motorer, kompressorer, pumpar och andra induktiva belastningar hjälper denna dedikerade kondensatoromkopplingslösning till att upprätthålla en stabil strömkvalitet och förbättra det elektriska systemets effektivitet.

Typiska användningsområden

Industriella kraftdistributionssystem

CJ19-65A/21E är allmänt installerad i kompensationsskåp för lågspänningsreaktiv effekt i tillverkningsanläggningar.

Typiska applikationer inkluderar:

1. Fordonskomponentfabriker med flera produktionsmotorer.
2. Plastformsprutningsanläggningar med kontinuerliga mekaniska belastningar.
3. Metallbearbetningsverkstäder med svetsmaskiner och bearbetningsutrustning.
4. Textil- och förpackningsfabriker som driver ett stort antal induktionsmotorer.

I dessa miljöer arbetar kondensatorkontaktorn tillsammans med kondensatorbanker och effektfaktorregulatorer för att automatiskt kompensera reaktiv effekt som genereras av induktiva belastningar.

Kommersiella och infrastrukturella elsystem

Produkten är även lämplig för:

1. Distributionsrum för köpcentrum.
2. Kontorsbyggnads elektriska system.
3. Hjälpkraftsystem för datacenter.
4. Pumpstationer och vattenbehandlingsanläggningar.

Genom att förbättra effektfaktorn kan användare minska onödig reaktiv ström som flyter genom kablar och transformatorer.

Verklig applikationserfarenhet

Thailand Automotive Parts Factory Reactive Power Compensation Project

Projekttid: 2025

Kundtyp: Tillverkare av fordonskomponenter

Installerad kvantitet: 36 enheter CJ19-65A 21E kondensatoromkopplingskontaktorer

Applikationsmiljö:

Trefas 380V lågspänningsdistributionssystem

800kVA distributionstransformator

Fabriksdriftstid: 20 timmar/dag

Huvudlaster: CNC-maskiner, kompressorer, kylsystem och produktionsmotorer

Före installationen upplevde fabriken en instabil effektfaktor orsakad av stora induktiva belastningar. Det befintliga kompensationsskåpet krävde frekvent kondensatorbyte och led av kontaktslitageproblem.

Efter att ha ersatt konventionella kopplingskomponenter med GOTOELE CJ19-65A/21E kondensatorkontaktorer, uppnådde kompensationssystemet en mer stabil kondensatorkopplingsfunktion. Effektfaktorn förbättrades från cirka 0,72 till 0,95, samtidigt som underhållsfrekvensen för kompensationsskåpet reducerades avsevärt.

Projektet demonstrerade tillförlitligheten hos GOTOELE kondensatorväxlingslösningar i kontinuerliga industriella energihanteringstillämpningar.

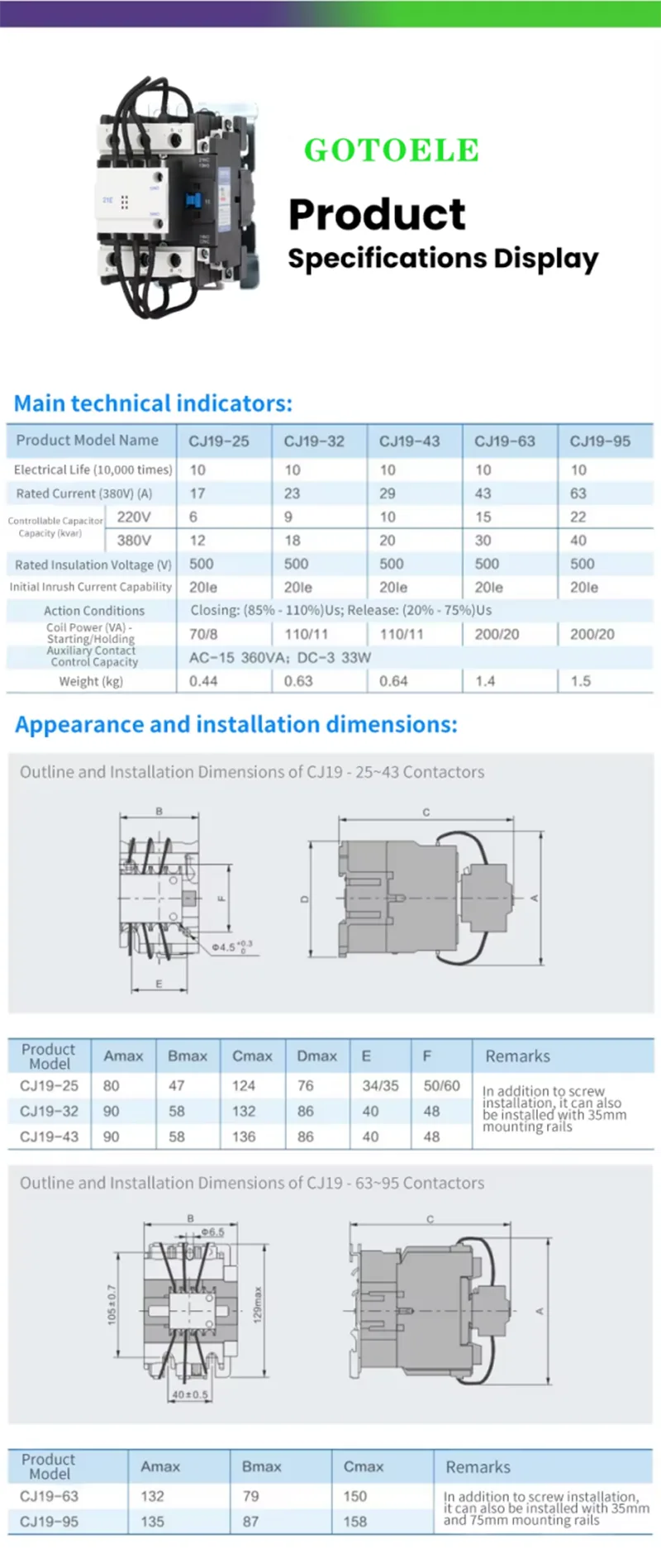

Kärnparametrar

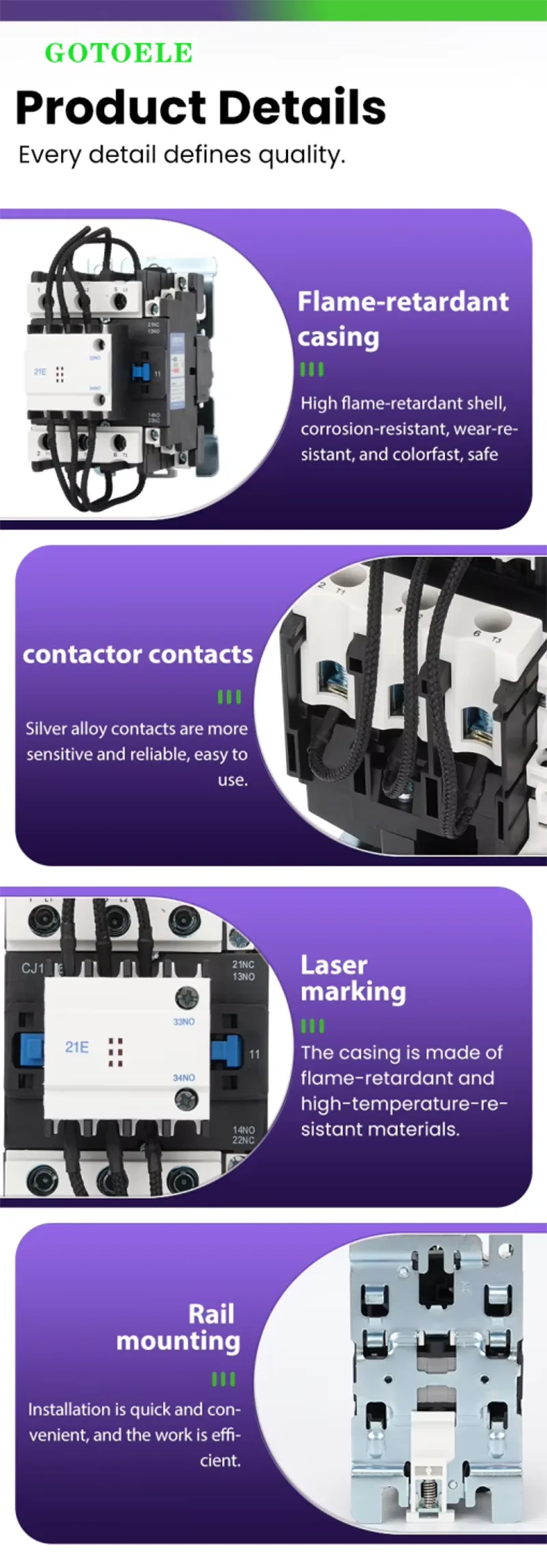

Produktfördelar

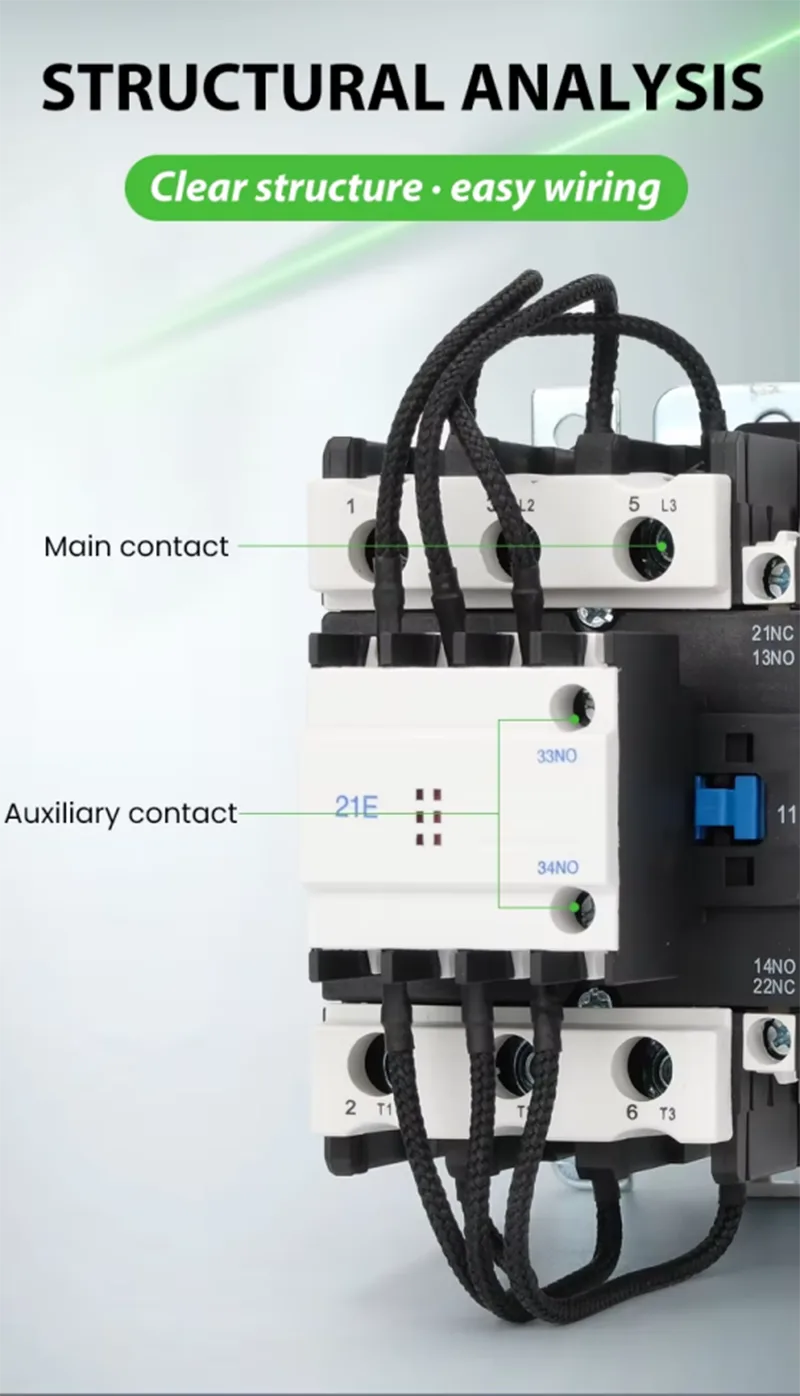

1. Designad speciellt för kondensatoromkoppling

Till skillnad från vanliga AC-kontaktorer är CJ19-65A/21E optimerad för applikationer för kondensatorbankskoppling. Den integrerade dämpningsmotståndsstrukturen minskar högfrekvent slagström under kondensatoranslutningen, vilket förbättrar systemets stabilitet.

2. Skyddar kondensatorer och förlänger kompensationssystemets livslängd

Frekvent kondensatorbyte kan orsaka kontaktbränning och kondensatoråldring. Denna produkt minskar växlingsspänningen och hjälper till att förlänga livslängden för komponenter i kompensationsskåpet.

3. Stabil prestanda under frekventa växlingsförhållanden

Automatiska effektfaktorkorrigeringssystem kräver upprepade växlingsoperationer enligt belastningsändringar. CJ19-65A/21E ger tillförlitlig drift för industriella kompensationssystem som kräver frekventa omkopplingscykler.

4. Enkel integration i befintliga kompensationsskåp

Den kompakta strukturen möjliggör bekväm installation i standardlågspänningsskåp. Den kan integreras med kondensatorkontroller, termiska skyddsanordningar och kompensationsmoduler utan komplicerade modifieringar.

Produktion och kvalitetskontroll

GOTOELE tillverkar CJ19-65A 21E kondensatoromkopplingskontaktorer i Zhejiang, Kina, med professionella produktionsprocesser som omfattar komponentmontering, elektrisk prestandatestning och inspektion av färdig produkt.

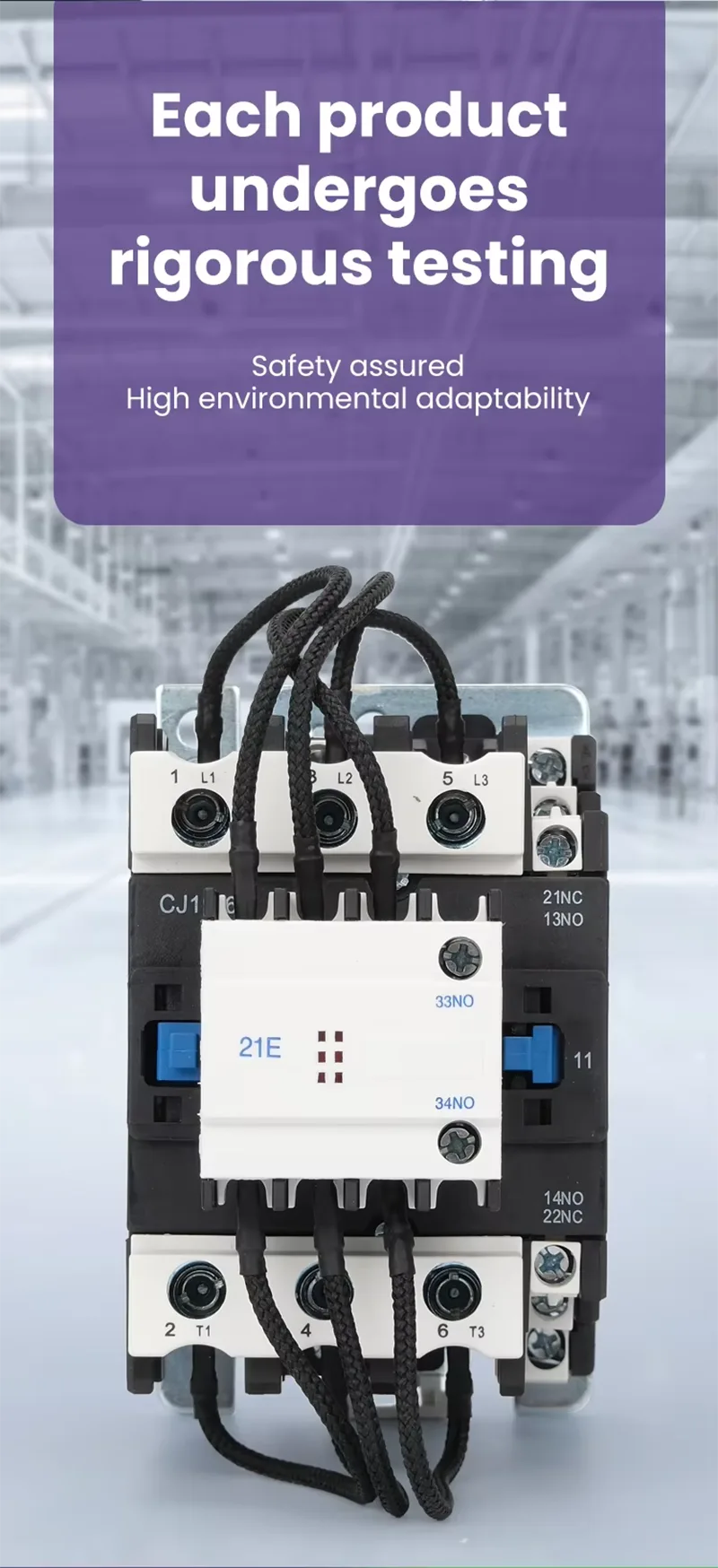

Varje produkt genomgår strikt inspektion före leverans, inklusive:

1. Test av kontaktresistans.

2. Verifiering av spolespänning.

3. Byte av prestandatestning.

4. Kontroll av mekanisk funktion.

Genom standardiserade tillverkningsprocedurer och ISO9001 kvalitetsstyrning säkerställer GOTOELE konsekvent prestanda för globala industrikunder.

Förpackning och leverans

CJ19-65A 21E kondensatoromkopplingskontaktorer är packade med exportstandardkartonger utformade för internationell transport.

Standardleveranstiden är cirka 10-15 dagar för massbeställningar.

GOTOELE tillhandahåller också OEM-anpassningstjänster, inklusive:

1. Anpassad logotyp utskrift.
2. Anpassning av produktetiketter.
3. Förpackningsdesign.
4. Teknisk parameterjustering enligt kundens önskemål.

FAQ

F1: Vad är skillnaden mellan CJ19 kondensatorkontaktor och normal AC-kontaktor?

CJ19 kondensatoromkopplingskontaktor är speciellt designad för kondensatorbanker och inkluderar strömbegränsande teknologi för att reducera inkopplingsström. Normala AC-kontaktorer är huvudsakligen konstruerade för motorer och allmänna belastningar.

F2: Var används CJ19-65A/21E vanligtvis?

Den används främst i kompensationsskåp för lågspänningsreaktiv effekt, APFC-system, industriella distributionspaneler och kontrollutrustning för kondensatorbanker.

F3: Kan GOTOELE tillhandahålla OEM-anpassning?

Ja. GOTOELE stöder OEM-tjänster inklusive varumärke, förpackningsanpassning och tekniska parameterjusteringar enligt kundens krav.

GOTOELE tillhandahåller tillförlitliga kondensatorväxlingslösningar för globala industriella kraftsystem genom professionell tillverkningskapacitet, strikt kvalitetskontroll och praktisk tillämpningserfarenhet. CJ19-65A/21E hjälper kunder att uppnå säkrare kondensatoromkoppling, förbättrad effektfaktor och effektivare hantering av elektrisk energi.
