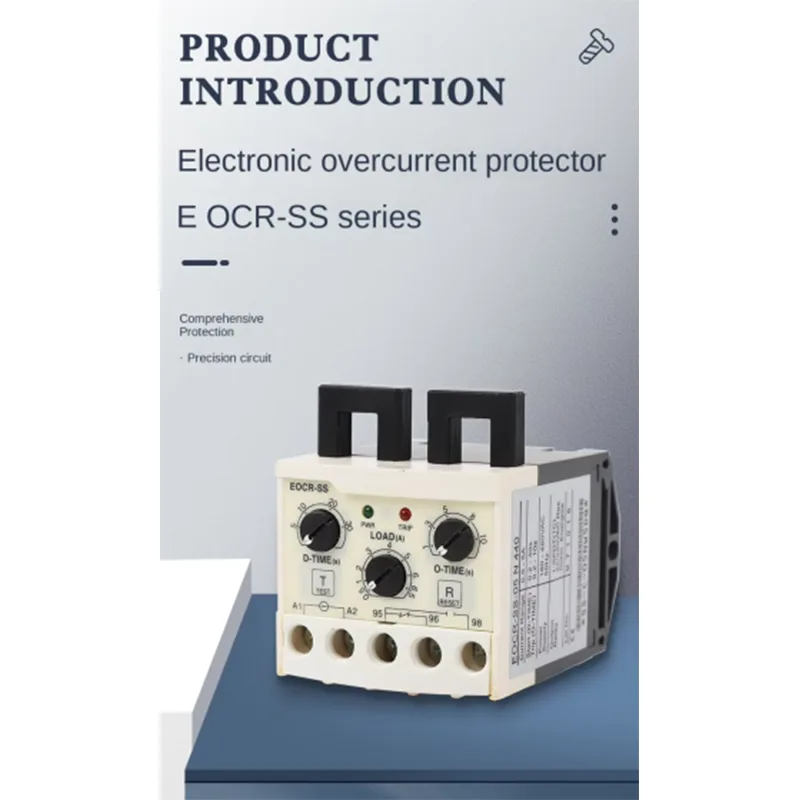

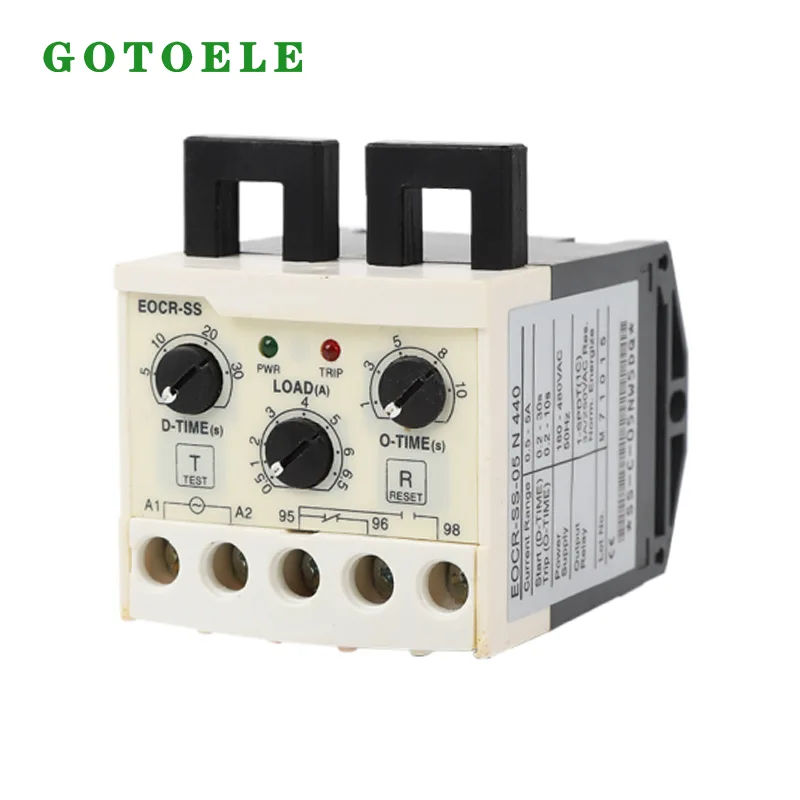

EOCR-SS elektroniskt motorskyddsrelä

Utvecklat och tillverkat av GOTOELE, en professionell lågspänningstillverkare i Zhejiang, Kina med mer än 14 års branscherfarenhet, integrerar detta elektroniska motorskydd överbelastningsskydd, motorstoppskydd, fasförlustskydd och trefas strömobalansskydd i en kompakt DIN-skena monterad enhet. Den används i stor utsträckning i pumpar, fläktar, kompressorer, transportörer och OEM-styrskåp där tillförlitligt motorskydd och minskad underhållstid krävs.

ArbetsprincipEOCR-SS Elektroniskt motorskyddsrelä är utformat för att skydda små och medelstora trefasiga AC-motorer från onormala strömförhållanden som kan orsaka överhettning av lindningarna, åldrande av isoleringen och oväntad utrustningsavstängning.

Till skillnad från konventionella termiska överbelastningsreläer av bimetall som reagerar långsamt och påverkas av omgivningstemperaturen, övervakar EOCR-SS kontinuerligt motorns driftström genom en delad strömtransformator. När onormala förhållanden som överbelastning, fasavbrott eller strömobalans uppstår, kopplar reläet snabbt från kontaktorns styrkrets för att stoppa motorn och förhindra ytterligare skador.

Den delade CT-strukturen tillåter installation utan att ta bort befintliga strömkablar. Detta gör den särskilt lämplig för utrustningsuppgraderingar, renovering av gamla kopplingsskåp och OEM-maskiner där det är viktigt att minska installationstiden.

● Kompakt design

● Flera skyddsfunktioner

● Brett strömjusteringsområde (10:1)

● Amperemeterfunktion

● LED för trippindikering

● Hög noggrannhet

● Manuell momentan återställning

● Elektrisk fjärråterställning

● Testfunktion

● Okänslig omgivning

● Låg strömförbrukning

● Felsäker drift (ingen spänningsutlösning)

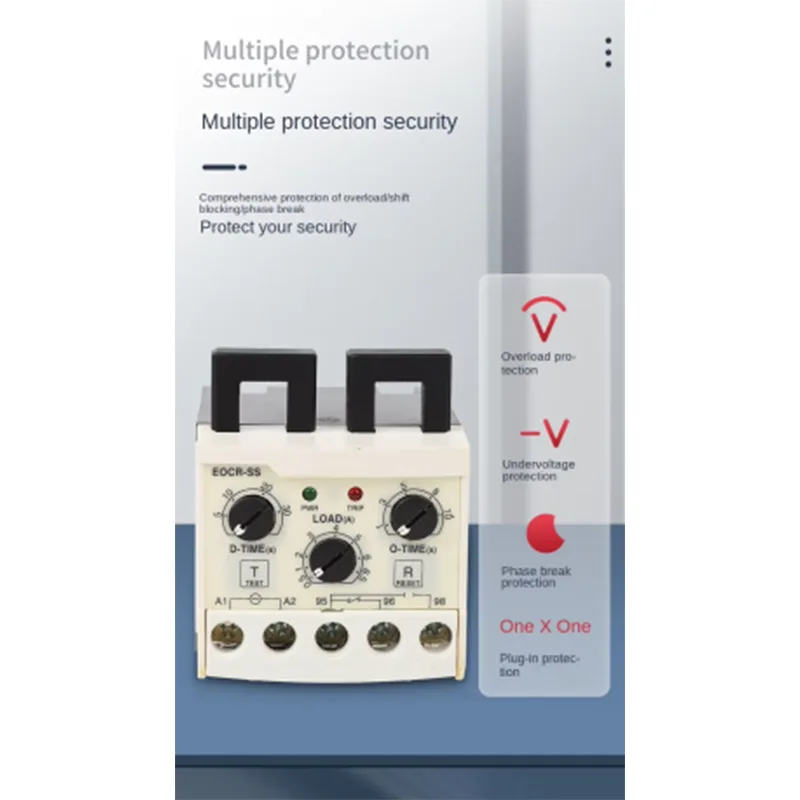

Intelligenta skyddsfunktioner för motorsäkerhet

1. Noggrant överbelastnings- och stallskydd

Under motordrift kan överdriven mekanisk belastning, lagerblockering eller utrustningsstopp orsaka strömhöjning utanför det normala driftsområdet. EOCR-SS upptäcker kontinuerligt motorströmändringar och aktiverar skyddet efter den förinställda fördröjningstiden.

Den justerbara LOAD-inställningen tillåter användare att matcha olika motorströmmar exakt, medan O-TIME delay-funktionen förhindrar onödig avstängning orsakad av korta strömfluktuationer.

Denna skyddsfunktion används allmänt i transportsystem, vattenpumpar, ventilationsutrustning och små industrimaskiner där oväntad motoröverbelastning kan leda till produktionsavbrott.

2. Fasförlustskydd för trefasmotorer

Trefasmotorer som arbetar under fasförlustförhållanden kan uppleva överdriven ström i de återstående faserna, vilket resulterar i snabb överhettning av lindningen och permanent motorskada.

EOCR-SS upptäcker onormal strömfördelning orsakad av fasfel, frånkopplade kablar eller kontaktorproblem och avbryter omedelbart motorstyrkretsen.

Denna funktion är särskilt värdefull i områden med instabila elnät, jordbruksanläggningar och utomhusutrustningsinstallationer där fasförlustriskerna är högre.

3. Trefas övervakning av strömobalans

Ojämn strömfördelning mellan tre faser orsakas vanligtvis av lindningsproblem, spänningsobalans eller ojämn mekanisk belastning.

EOCR-SS övervakar strömskillnader mellan faserna och ger tidigt skydd innan mindre obalans utvecklas till allvarliga motorfel.

Jämfört med traditionella skyddsanordningar som bara reagerar efter allvarlig överbelastning, hjälper elektronisk strömövervakning underhållsteam att identifiera potentiella risker tidigare och minska oväntade stillestånd.

4. Justerbar startfördröjningsfunktion

Stor startström är normalt när motorerna börjar arbeta. Omedelbart överbelastningsskydd under start kan orsaka onödig utlösning.

Den inbyggda D-TIME startfördröjningsfunktionen tillåter motorer att fullborda accelerationen innan de går in i normalt skyddsläge. Användare kan justera fördröjningen enligt olika motorstartegenskaper, vilket säkerställer tillförlitlig drift för utrustning med högre startmomentkrav.

Applikationserfarenhet och projektverifiering

Motorskyddsuppgraderingsprojekt i Vietnam Food Processing Factory

Baserat på GOTOELEs erfarenhet av lågspänningstillverkning av el och globala exportprojekt, har EOCR-SS använts i uppgraderingar av motorskydd för industrikunder.

I mars 2026 installerade en tillverkare av livsmedelsutrustning i Vietnam 120 enheter EOCR-SS elektroniskt motorskyddsrelä i styrskåp för transportörmotorer.

Applikationsmiljön inkluderade:

· Kundtyp: Tillverkare av livsmedelsmaskiner

· Installationsplats: Styrskåp för transportörsystem

· Motoreffektområde: 0,75kW-2,2kW trefasmotorer

· Arbetsspänning: AC380V 50Hz

· Driftstemperatur: -10℃ till 45℃

· Daglig drifttid: Cirka 16 timmar/dag

· Motorstartfrekvens: 50-80 gånger/dag

Efter 12 månaders kontinuerlig drift rapporterade kunden stabil skyddsprestanda och minskat motorfel orsakat av överbelastning och fasförlustproblem. Jämfört med tidigare lösningar för termiskt överbelastningsskydd reducerades frekvensen av underhållsingripanden avsevärt, vilket förbättrade produktionskontinuiteten.

Denna praktiska applikation demonstrerar tillförlitligheten hos EOCR-SS i högfrekventa industrimotormiljöer.

Produktparametrar

Produktfördelar

1. Kabelklippningsfri installation sparar tid för eftermontering

EOCR-SS antar en öppningsbar delad strömtransformatordesign. Installationstekniker behöver bara klämma fast CT på befintliga motorkablar utan att koppla bort kablarna eller modifiera strömkretsen.

Denna design reducerar avsevärt installationssvårigheter för befintliga maskiner, särskilt lämplig för uppgraderingar av fabriksutrustning och eftermontering av styrskåp.

2. Elektronisk detektering förbättrar skyddets noggrannhet

Det elektroniska strömavkänningssystemet ger snabbare och stabilare skydd jämfört med traditionella termiska överbelastningsreläer.

Det undviker temperaturpåverkan och mekaniska utmattningsproblem och bibehåller konsekvent skyddsprestanda under långvarig drift.

3. Flexibel justering matchar olika motorer

EOCR-SS ger oberoende justering av startfördröjning, driftström och utlösningsfördröjningsparametrar.

Användare kan konfigurera skyddsinställningar enligt olika motorbelastningar, startförhållanden och applikationsmiljöer, vilket förbättrar kompatibiliteten med olika industrimaskiner.

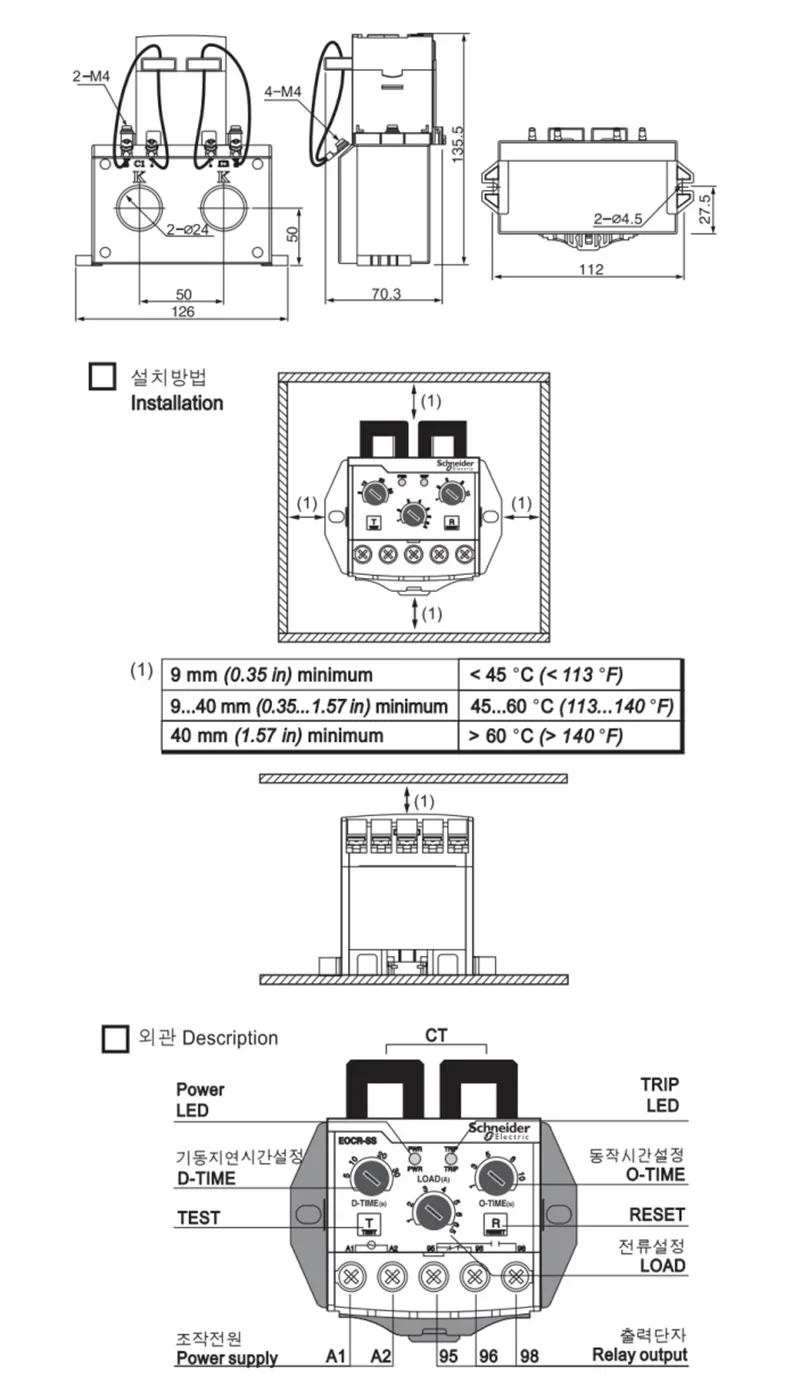

4. Kompakt DIN-skenadesign sparar skåputrymme

Den modulära strukturen möjliggör direkt installation inuti vanliga elstyrskåp.

Jämfört med att installera separata strömtransformatorer och skyddskomponenter ger EOCR-SS en mer kompakt lösning och förenklar design av styrsystem.

Tillverkning och kvalitetssäkring

GOTOELE är en professionell tillverkare och exportör som specialiserat sig på lågspänningsprodukter, inklusive kontaktorer, reläer, strömbrytare, motorskyddsanordningar och industriella styrkomponenter.

Med mer än 14 års erfarenhet av elektrisk tillverkning driver företaget en produktionsbas i Liushi, Yueqing, Zhejiang, Kina. Fabriken omfattar mer än 1600 kvadratmeter och omfattar professionella produktionsområden och kvalitetsinspektionsanläggningar.

Under EOCR-SS-produktion utför GOTOELE strikta inspektioner som täcker strömdetekteringsnoggrannhet, reläverkan, terminaltillförlitlighet och produktens åldringstester.

Varje batch följer ISO9001 kvalitetsledningsprocedurer, och produkterna uppfyller CE-certifieringskraven för att säkerställa stabil prestanda för internationella industriella tillämpningar.

Förpackning och leverans

EOCR-SS elektroniskt motorskyddsrelä är packat enligt internationella exportstandarder för att förhindra skador under transport.

För bulkorder tillhandahåller GOTOELE effektiv produktionsschemaläggning med typiska leveranstider på 10-15 dagar. OEM-anpassningstjänster inklusive logotyptryck, förpackningsdesign och parameteranpassning är tillgängliga för globala distributörer och industriutrustningstillverkare.

FAQ

1. Vad är skillnaden mellan EOCR-SS och ett traditionellt termiskt överbelastningsrelä?

EOCR-SS använder elektronisk strömövervakningsteknik, vilket ger högre skyddsnoggrannhet och snabbare respons jämfört med traditionella termiska överbelastningsreläer. Den stöder också delad CT-installation utan kabelklippning, vilket gör det bekvämare för utrustningsuppgraderingar.

2. Kan EOCR-SS installeras på befintliga motorstyrskåp?

Ja. Spännströmtransformatorn tillåter installation direkt på befintliga motorkablar utan att ta bort ledningar, vilket gör den lämplig för renovering och underhållsprojekt av gammal utrustning.

3. Vilka motorer är lämpliga för EOCR-SS?

EOCR-SS är huvudsakligen designad för små trefasiga AC-motorer, inklusive pumpar, fläktar, kompressorer, transportörer och OEM-maskiner med nuvarande krav inom 0,5~5A-intervallet.

4. Ger GOTOELE OEM-anpassning?

Ja. GOTOELE stöder OEM/ODM-tjänster inklusive skräddarsydda etiketter, förpackningar, specifikationer och elektriska parameterkrav för olika internationella marknader.

GOTOELE kombinerar professionell elektrisk tillverkningskapacitet, praktisk tillämpningserfarenhet och strikta kvalitetskontrollsystem för att tillhandahålla pålitliga motorskyddslösningar för globala industrikunder. EOCR-SS elektroniskt motorskyddsrelä representerar en kostnadseffektiv uppgradering från traditionella skyddsanordningar, som hjälper industrier att förbättra utrustningens säkerhet, minska underhållskostnaderna och uppnå en stabilare produktionsdrift.
